Dreibacken-Kraftspannfutter N-218A11 Ø 450 mm

Dreibacken-Kraftspannfutter N-218A11 Ø 450 mm

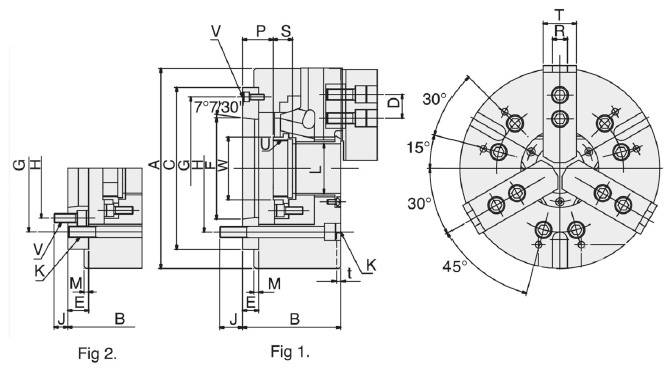

Zeichnung Dreibacken-Kraftspannfutter N-218A11 Ø 450 mm

7.651,49 € *

9.105,27 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

Artikel-Nr.: T9-N-218A11
Zolltarifnummer: 8466 2091
EAN: 4049794002353
Gewicht: 171 kg
Lagerbestand: 0

Dreibacken-Kraftspannfutter N-218A11 DIN 55026, mit Durchgangsbohrung - Verzahnung 1,5 x 60°... mehr

Menü schließen

Produktinformationen "Dreibacken-Kraftspannfutter N-218A11 Ø 450 mm"

Dreibacken-Kraftspannfutter N-218A11 DIN 55026,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ N-218A11 Ø 450 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling

Weiterführende Links zu "Dreibacken-Kraftspannfutter N-218A11 Ø 450 mm"

Typ / Type Fig Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm Max.... mehr

Zurück

Typ / Type	Fig	Backenhub / Jaw stroke mm	Zugrohrhub / Plunger stroke mm	Max. Betätigungskraft / Max. pull force (kN)	Max. Spannkraft / Max. gripping force (kN)
N-218A11	1	10,6	23	71	180

Max. Betätigungsdruck / Max. operating pessure (kN)	Passende harte Aufsatzbacken / Matching hard jaws	Passende weiche Aufsatzbacken / Matching soft jaws	Passender Zylinder / Matching cylinder	Max. Drehzahl / Max. speed (rpm)	kg
23,5	HJ15	HC15	M2511	2000	171

Typ / Type	A mm	B mm	D mm	E mm	F mm	C mm	H mm	J mm	K
N-218A11	450	149	43	22	196,869	300	235	28	6xM20

	L mm	M mm	P max.	P min.	R mm	S mm	T mm	U max.	V
	117,5	6	33	10	22	39	62	M130x2,0	6xM10

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
