Dreibacken-Drehfutter mit Feineinstellung 3264-250

Dreibacken-Drehfutter mit Feineinstellung 3264-250

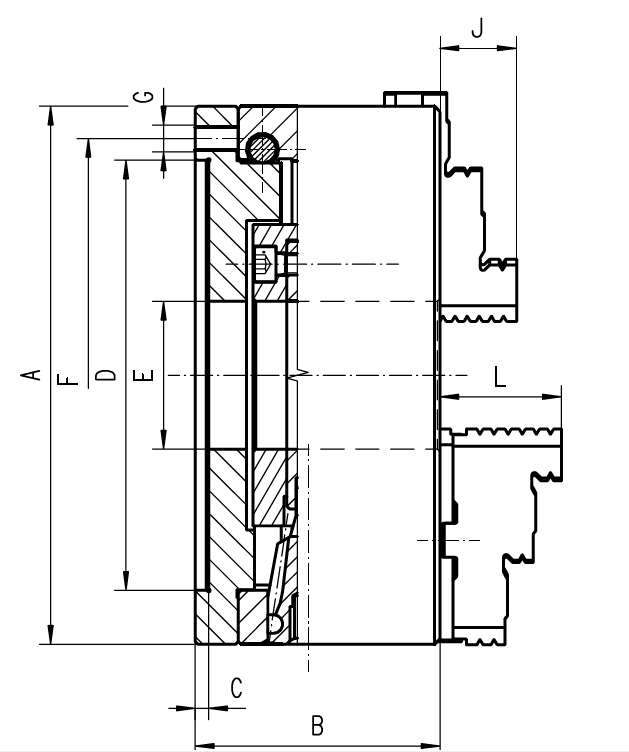

Zeichnung Dreibacken-Drehfutter mit Feineinstellung 3264-250

1.906,50 € *

2.268,74 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

Artikel-Nr.: 353264040500
Zolltarifnummer: 84662091
EAN:
Gewicht: 34,5 kg
Lagerbestand: 0

Dreibacken-Drehfutter Bison mit radialer Feineinstellung - zylindrische Aufnahme nach DIN... mehr

Menü schließen

Produktinformationen "Dreibacken-Drehfutter mit Feineinstellung 3264-250"

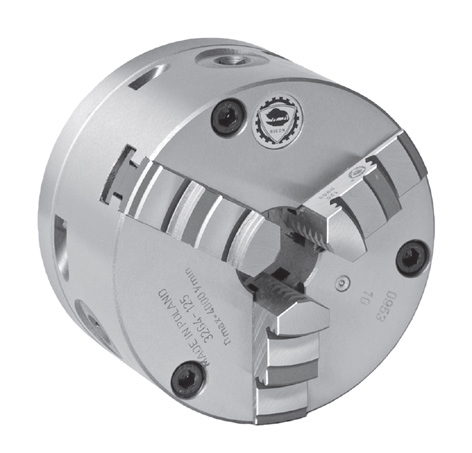

Dreibacken-Drehfutter Bison
mit radialer Feineinstellung

- zylindrische Aufnahme nach DIN 6350
- Typ 3264 Ø 250 mm
- geschliffene Oberflächen aller relevanten Baugruppen
- Spannwiederholgenauigkeit: 0,015 mm
- Feineinstellung über radiale Stellschrauben auf eine
radiale Rundlaufgenauigkeit von nahezu 0
- die Feineinstellung erfolgt mittels
3 tangential angeordneter Verstellspindeln
- Verstellspindeln gehärtet
- rückseitig montiert (zylindrische Aufnahme)
- Futterkörper Guss
- einteilige Backen
- inkl. je 1 Satz harter einteiliger Bohrbacken und
harter einteiliger Drehbacken, Spannschlüssel,
Befestigungsschrauben

Ausführung:	3-Backen Drehfutter
Ø :	250 mm
DIN:	6350
Backen:	einteilige Backen
Material:	Guss
Fabrikat:	Bison

Weiterführende Links zu "Dreibacken-Drehfutter mit Feineinstellung 3264-250"

A B C min. D H7 E min. F G J L kg 100 69,0 4 70 20 83... mehr

Zurück

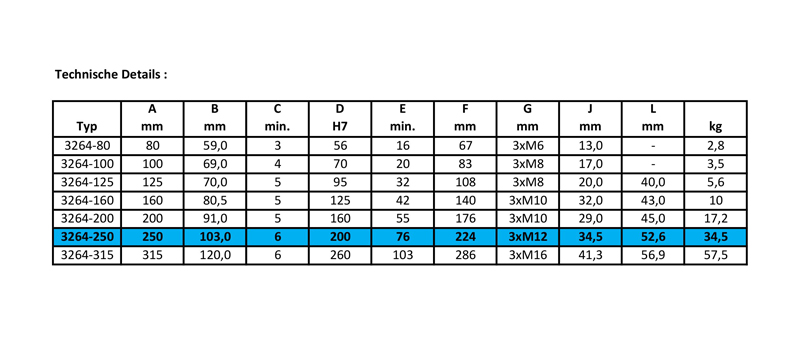

A	B	C min.	D H7	E min.	F	G	J	L	kg
100	69,0	4	70	20	83	3xM8	17,0	-	3,5
125	70,0	5	95	32	108	3xM8	20,0	40	5,6
160	80,5	5	125	42	140	3xM10	32,0	43	10,0
200	91,0	5	160	55	176	3xM10	29,0	45	17,2
250	103,0	6	200	76	224	3xM12	34,5	52,6	34,5
315	120,0	6	260	103	286	3xM16	41,3	56,9	57,5

Inkl. 1 Satz harter einteiliger Bohrbacken, 1 Satz harter einteiliger Drehbacken und 1 Schlüssel / Incl. 1 set of hard outside-inside solid jaws, 1 set of hard outside solid jaws and 1 wrench

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
