Rundtisch Bison Typ 5859-400

Vorschau: Zeichnung 2 Rundtisch Bison Typ 5859-400

Vorschau: Zeichnung 3 Rundtisch Bison Typ 5859-400

Zeichnung 1 Rundtisch Bison Typ 5859-400

Zeichnung 2 Rundtisch Bison Typ 5859-400

Zeichnung 3 Rundtisch Bison Typ 5859-400

8.096,80 € *

9.635,19 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

Artikel-Nr.: 375859050900
Zolltarifnummer: 84663000
EAN:
Gewicht: 140,5 kg
Lagerbestand: 0

Rundtisch Bison Typ 5859-400, Horizontal / Vertikal Rundtisch - die drei beiliegenden... mehr

Menü schließen

Produktinformationen "Rundtisch Bison Typ 5859-400"

Rundtisch Bison Typ 5859-400,
Horizontal / Vertikal Rundtisch

- die drei beiliegenden Teilscheiben ermöglichen Teilungen
mit Genauigkeiten von 1’
- Teilung über das Handrad ermöglicht eine Genauigkeit
von 1’30’’
- Morsekonus gehärtet und geschliffen, zur Gewährleistung
einer langen Lebensdauer
- Übersetzungsverhältnis 1:90
- inkl. drei Teilscheiben mit Befestigungsschrauben,
Nutensteinen und Hebehilfe

- passende Reitstöcke:
Bison Typ 5818-250
Bison Typ 5819-220-250

Weiterführende Links zu "Rundtisch Bison Typ 5859-400"

Typ / Type Übersetzung / Worm ratio A B C D E F G H L 5859-160... mehr

Zurück

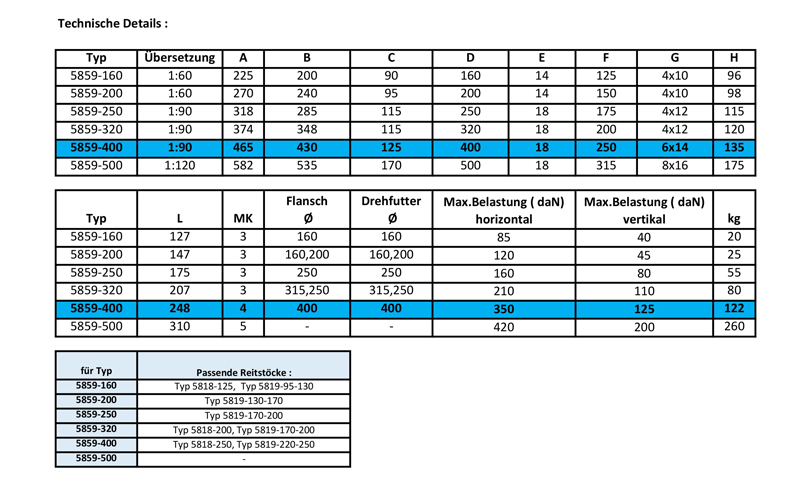

Typ / Type	Übersetzung / Worm ratio	A	B	C	D	E	F	G	H	L
5859-160	1:60	225,0	200	90	160	13	125	4x10	96	127,0
5859-200	1:60	270,0	245	95	200	13	150	4x10	98	147,0
5859-250	1:90	317,5	285	115	250	18	175	4x12	115	175,0
5859-320	1:90	374,0	348	115	320	18	200	4x12	120	207,0
5859-400	1:90	465,0	430	125	400	18	250	6x14	135	248,0
5859-500	1:120	582,5	535	170	500	18	315	8x16	175	310,5

MK / MT	Flansch / Adapters	Drehfutter / Chucks	Maximale Belastung (daN) horizontal / Permissible weight of workpieces (daN) horizontal	Maximale Belastung (daN) vertikal / Permissible weight of workpieces (daN) vertikal	kg
3	160	160	85	40	28,0
3	160, 200	160, 200	120	45	34,1
3	250	250	160	80	57,5
3	315, 250	315, 250	210	110	80,0
4	400	400	350	125	140,5
5	-	-	420	200	277,5

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
