Schraubstock NCK2-100 mit Schnellverstellung

Vorschau: Zeichnung 2 Schraubstock NCK2-100 mit Schnellverstellung

Schraubstock NCK2-100 mit Schnellverstellung

Zeichnung 1 Schraubstock NCK2-100 mit Schnellverstellung

Zeichnung 2 Schraubstock NCK2-100 mit Schnellverstellung

696,10 € *

828,36 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: 14-NCK2-100
Zolltarifnummer: 8466 2098
EAN: 4049794069035
Gewicht: 22 kg
Lagerbestand: 4

Maschinenschraubstock Typ NCK2 / Backenbreite 105 mm - mechanisch - hydraulisch -... mehr

Menü schließen

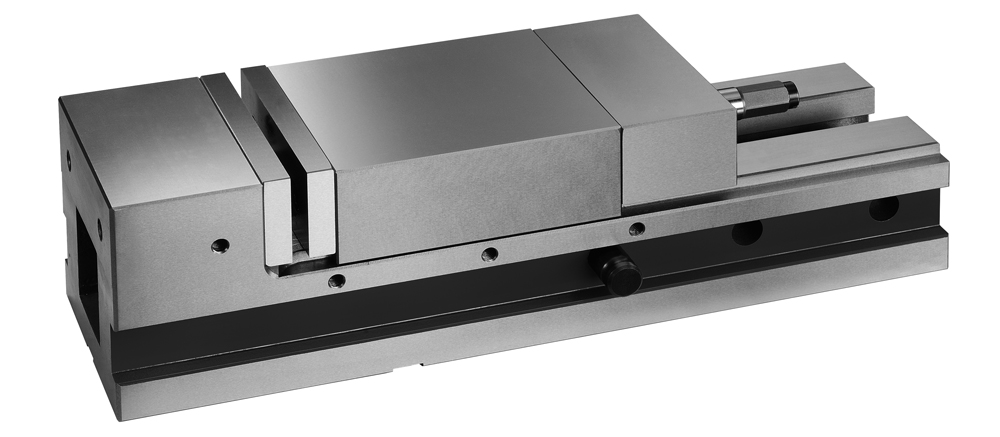

Produktinformationen "Schraubstock NCK2-100 mit Schnellverstellung"

Maschinenschraubstock
Typ NCK2 / Backenbreite 105 mm

- mechanisch - hydraulisch
- eingebauter Niederzugeffekt
- mit Schnellverstellung
- Toleranz der Bauhöhe ±0.01 mm, somit für den Einsatz
mehrerer Schraubstöcke nebeneinander geeignet
- auch seitlich einsetzbar
- Bett gehärtet HRC 45, Körper aus Guss FCD 60

Weiterführende Links zu "Schraubstock NCK2-100 mit Schnellverstellung"

Typ / Type A mm G mm F mm D mm E mm... mehr

Zurück

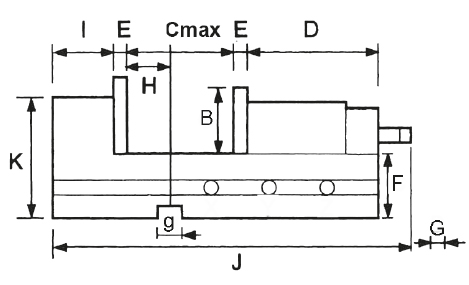

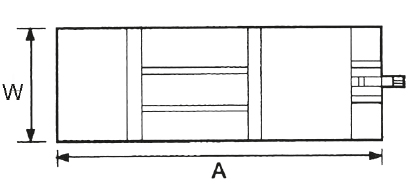

Typ / Type	A mm	G mm	F mm	D mm	E mm	Cmax mm	B mm	H mm	I mm	J mm	K mm	W mm	g mm	daN	kg
100	404	14	62	208	12,5	170	42	45	64,5	450-540	102	105	16	2500	22
150	537	19	85	243	15,5	300	57	65	84,5	650-740	140	152	18	5000	50
200	606	19	95	257	18,5	300	62	82	89,5	655-755	162	200	18	7000	80

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved


Parallelität der festen Backe zur Stirnseite / Parallelism of body face and fixed jaw clamp face													0,01

Rechtwinkligkeit feste Backe zur Führungsbahn / Squareness of fixed jaw and jaw slideway													0,015

Parallelität Auflagefläche zu Führungsbahn / Parallelism of body bottom face and jaw slideway													0,01

Max. Hub eines Referenzwerkstücks / Max. lift of test block													0,02

Parallelität Referenzwerkstück zu Auflagefläche / Parallelism of clamped test block and bottom face													0,015
