- Artikel-Nr.: 14-OSP81-125
- Zolltarifnummer: 8466 2098
- EAN: 4049794009789
- Gewicht: 29 kg
- Lagerbestand: 0

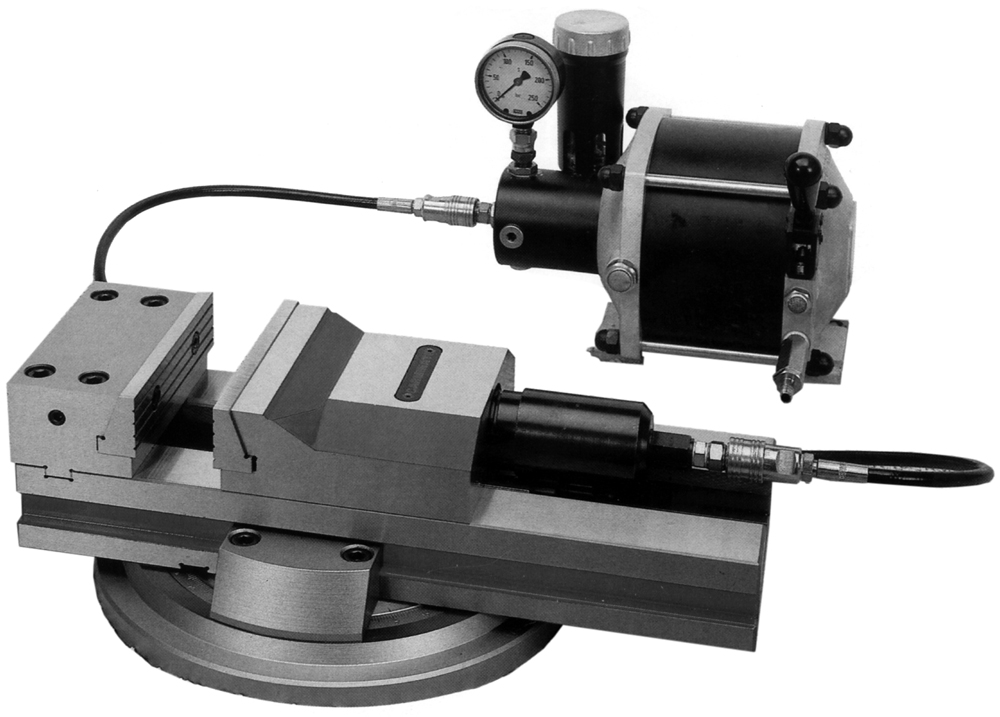

Präzisionsschraubstock mit Niederzugbacken,
pneumatisch-hydraulisch - modulares System Carminati Morse OSP.81-125
- Backenbreite: 125 mm
Präzisions-Schraubstock, Ausführung wie Grundmodell SP.81,
jedoch mit eingebautem Hydraulikzylinder in Verbindung
mit einem pneumatischen Druckübersetzer, dadurch
besonders geeignet für Serienanfertigung.
Die bewegliche Backe lässt sich leicht voreinstellen.
- Niederzugbacken drücken das Werkstück sicher nach unten
- beim Lösen gehen die Backen in die Ausgangsstellung zurück
- große Spannweite, schnelle Voreinstellung über
Kugelrastbolzen
- Material: Legierter Stahl, gehärtet und geschliffen
- Spannkraft (bei 8 bar): 2,5 t
- Hub: 6 mm
- Lieferung erfolgt inkl. Druckübersetzter, ohne Drehplatte
Typ: | Präzisionsschraubstöcke |
Backenbreite: | 125 mm |
Ausführung: | pneumatisch-hydraulisch |
Spannweite: | 160 mm |
Fabrikat: | Carminati Morse |

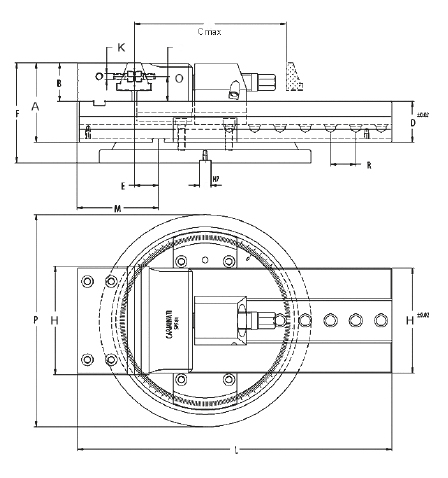

Typ / Type |
Cmax mm |
B mm |
A mm |
D mm |
E mm |
F mm |
g mm |
H mm |
L mm |
M mm |
K mm |
O mm |
P mm |
W mm |
R mm |
kg |
125 | 159 | 46 | 89 | 43 | 11,5 | 116 | 14 | 120 | 352 | 81 | M6 | 30 | 238 | 125 | 27 | 29 |
150 | 210 | 53 | 110 | 57 | 33,5 | 138 | 16 | 145 | 435 | 112 | M8 | 34 | 293 | 150 | 35 | 51 |
200 | 320 | 67 | 134 | 67 | 44 | 168 | 16 | 195 | 596 | 142 | M8 | 43,5 | 343 | 200 | 40 | 99 |
Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
