- Artikel-Nr.: 353865030000
- Zolltarifnummer: 84662091
- EAN:
- Gewicht: 6,2 kg
- Lagerbestand: 0

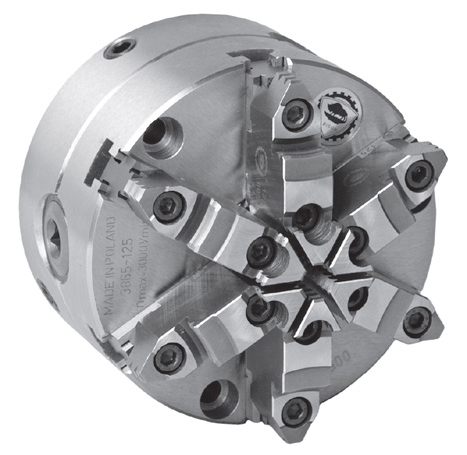

Sechsbacken-Drehfutter Bison
mit radialer Feineinstellung
- Typ 3865 Ø 125 mm
- gehärtete und geschliffene Oberflächen aller
relevanten Baugruppen
- Planspirale gewuchtet
- Spannwiederholgenauigkeit: 0,015 mm
- Feineinstellung über radiale Stellschrauben auf eine
radiale Rundlaufgenauigkeit von nahezu 0
- die Feineinstellung erfolgt über 4 radiale
Stellschrauben
- rückseitig montiert (zylindrische Aufnahme)
- Futterkörper Stahl
- geteilte Backen
- inkl. je 1 Satz harter Aufsatzbacken und
harter Grundbacken, Spannschlüssel,
Befestigungsschrauben
Ausführung: | 6-Backen Drehfutter |
Ø : | 125 mm |
Backen: | geteilte Backen |
Material: | Stahl |
Fabrikat: | Bison |

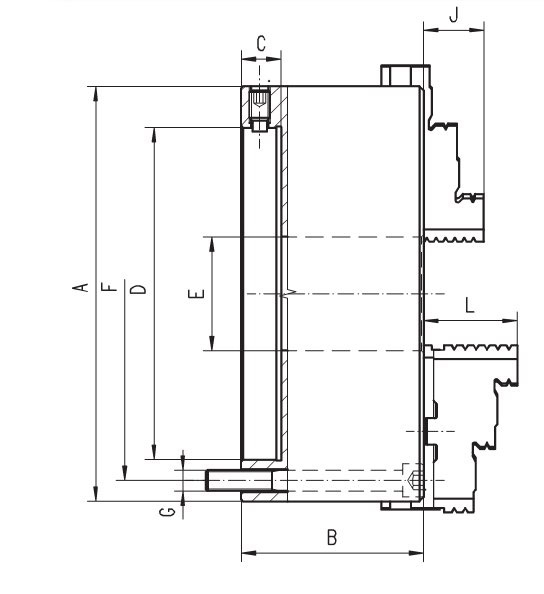

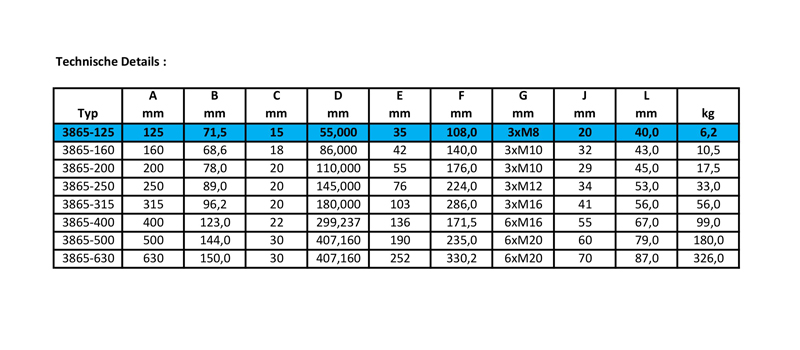

A | B | C | D | E | F | G | J | L | kg |
125 | 71,5 | 15 | 55,000 | 35 | 108,0 | 3xM8 | 20 | 40 | 6,2 |
160 | 68,6 | 18 | 86,000 | 42 | 140,0 | 3xM10 | 32 | 43 | 10,5 |
200 | 78,0 | 20 | 110,000 | 60 | 176,0 | 3xM10 | 29 | 45 | 17,5 |
250 | 89,0 | 20 | 145,000 | 76 | 224,0 | 3xM12 | 34 | 53 | 33,0 |
315 | 96,2 | 20 | 180,000 | 103 | 286,0 | 3xM16 | 41 | 56 | 56,0 |
400 | 123,0 | 22 | 299,237 | 136 | 171,5 | 6xM16 | 55 | 67 | 99,0 |
500 | 144,0 | 30 | 407,160 | 190 | 235,0 | 6xM20 | 60 | 79 | 180,0 |
630 | 150,0 | 30 | 407,160 | 252 | 330,2 | 6xM20 | 70 | 87 | 326,0 |
Inkl. 1 Satz harter Aufsatzbacken, 1 Satz harter Grundbacken und 1 Schlüssel / Incl. 1 set of hard top jaws, 1 set of hard master jaws and 1 wrench |
|||||||||
Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
